Особенности возведения ленточного фундамента своими руками.

• Схема устройства ленточного фундамента на фото;
• Из чего состоит ленточный фундамент;
• Процесс возведения ленточного фундамента своими руками;
• Всё подкреплено видео, так что обязательно смотрим;

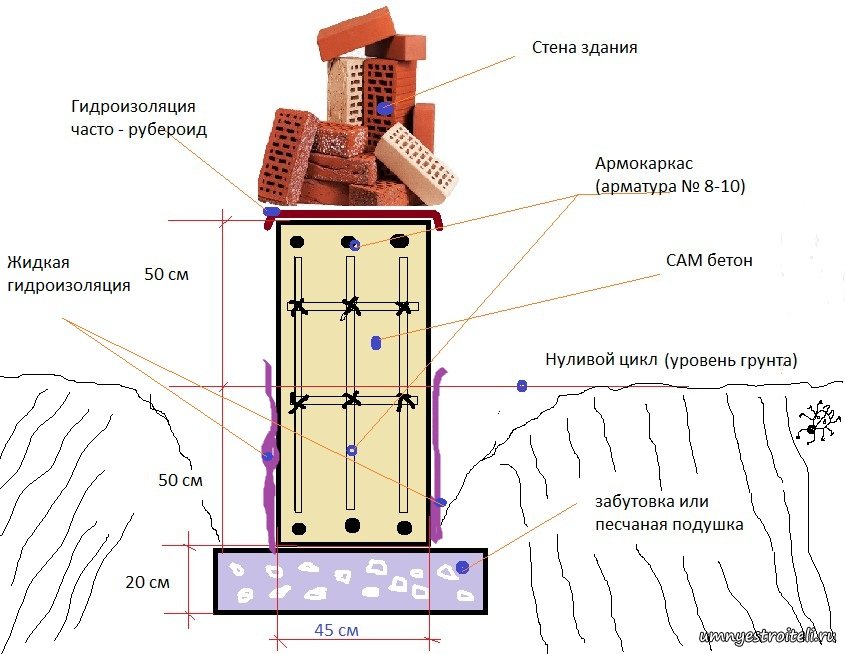

Что мы видим на этом фото? - а то, что всё в ленточном фундаменте расположено строго в свой последовательности и находится на своём месте.

Из чего состоит ленточный фундамент.

1. траншея;
2. опалубка;
3. забутовка или подсыпка;
4. арматура*;
5. сам бетон (чаще марки М-350 см. марки и классы бетона*);
6. твёрдая гидроизоляция между фундаментом и стеной дома;
7. жидкая гидроизоляция между фундаментом и землёю;

• Траншея — траншея под ленточный фундамент должна иметь следующие габариты:

- глубина*, не меньше 70 см.;

- ширина, не меньше 50 см.;

- высота над грунтом, не меньше 50 см (за исключение мелкозаглублённого ленточного фундамента);

• Подсыпка (забутовка под ленточный фундамент на основе гравия или песка) — не меньше 20 сантиметров (дополнительная утрамбованная основа для предотвращения усадки и пучения);
• Опалубка — подойдёт любое дерево при помощи которого можно будет создать щиты полуметровой высоты. горизонтальный уровень фундамента, лучше задать при помощи самой опалубки. Так вы избавитесь от многих ненужных манипуляций.

• Арматура для ленточного фундамента — укладывается длинными лентами собранными в квадраты после подсыпки, единожды. Существует вариант забивать арматуру вертикально, а после вязать горизонтальную, в два, три шага. Второй способ даже лучше, так как арматура горизонтально расположенная, должна находится на расстоянии, от верха бетона, в 5 см. В случае с длинными вареными или вязаными лентами арматуры, её нужно будет устанавливать в уровень, дабы соблюсти выше описанные нормы. Арматуру для этих целей стоит взять диаметром 8-10. Арматура под №12, не будет актуальной, как многие считают. У неё слишком повышенные характеристики. Да она крепкая, но не будет оправдана в частном строительства малогабаритных зданий, до 4-х этажей. Экономически не целесообразно.

• Бетон — делаем из цемента марки 400. Соотношение 1 к 5. Расход цемента выбранной вами марки, на куб бетона, см.тут*.

• Твёрдая гидроизоляция между ленточным фундаментом и стеной дома — за частую выступает обычный рубероид, но можно уложить и плёнку. Это делается для того, чтобы материал из которого состоят стены здания не сообщался с бетоном: отдавали влагу, расширялись одинаково - это всё повлияет на целостность конструкции в дальнейшем.

• Жидкая гидроизоляция для ленточного фундамента — дополнительно защищаем бока ленточного фундамента от внешних осадков: не будет прикасаться грунт, вода. Применяют для этих целей смолу, праймерование* или проникающая гидроизоляция*.

Процесс возведения ленточного фундамента.

Начинаем конечно же с разметки траншеи под ленточный фундамент. Весь процесс разметки и подготовки траншеи под ленточный фундамент см. тут*. Копаем траншею в ручную, что ой как не интересно или при помощи спец. техники, что не так дёшево! Получается палка о двух концах. Как бы работа техники должна быть дешевле чем ручной труд, но получается всё наоборот. Легче заплатить за куб земли разработанный вручную 200 UAH. или 600 RUBлей, чем нанимать тот же экскаватор. Цена которого за час работы составит 1500 RUBлей и не факт, что он выполнит заявленный объём работы за час!!!

Забутовку дна траншеи можно устроить из песка, но лучше это сделать под средством мелкого гравия. Толщина уже утрамбованной забутовки должна составлять не менее 20 сантиметров. Естественно гравий равномерно планируем. Для этого существуют ручные и автоматические трамбовки. Ровность трамбовки проверяем при помощи уровня. Не стоит усердствовать, вымеряя полный ноль, хватит и того что не будет ям!

Далее готовим арматуру. Вертикальные прутки арматуры нарезаем нужной нам длины, но не забываем, что арматура должна будет пройти 20 сантиметров трамбовки и попасть в землю, хотя бы на 10 см, и не достать до предполагаемого верхнего уровня бетона на 5 см. Шаг установки, через каждые 40 см. Вертикальную арматуру можно установить и перед забутовкой, но во всём есть свои плюсы и минусы. Горизонтальную арматуру вяжем в 2-3 полосы. Всё зависит от предполагаемой нагрузки здания.

Съёмную опалубку устанавливаем по краям траншеи и раскрепляем её по верху, и с боков, дабы наш бетон не растекался. Уровень опалубки задаём при помощи нитки. Лучше конечно будет сделать так: забить четыре прутка арматуры по углам одной стены, натянуть между ними нитку, которую выставить по уровню. Взять отбивочный шнур и дать разметку уровня по опалубке. Лишние части опалубки, срезать согласно заданному направлению при помощи паркетки.

Не забываем задать отверстия под сантехнические коммуникации!!

* Так выглядит идеально подготовленная опалубка ленточного фундамента для заливки бетона.

Пора заливать ленточный фундамент!!

Видео — процесс возведения ленточного фундамента.
