Ребят всех приветствую. Сегодня мы поговорим про азы электромонтажных работ! Ответим на вопрос который так интересует начинающих электриков: - Какого цвета провод минус, плюс, земля, фаза. Поехали...
![Какого цвета провод минус, плюс, земля, фаза.]()
ЗАПОМНИ дорогой ДРУГ одну ВАЖНУЮ ИСТИНУ: - Какого бы цвета не был провод, только ты решаешь, что это будет: фаза, земля или ноль.
А настоящий профессиональный электрик ФАЗУ цепляет на провод КОРИЧНЕВОГО цвета, НОЛЬ на СИНИЙ провод, ЗЕМЛЮ подкидывают на ГОЛУБОЙ с полосой и ВСЁ это ПОДПИСЫВАЕТ цепляя бирку.
- в век прогресса и разнообразности ДУ, ДСТУ, ГОСТ провод фазы может быть не только коричневого цвета, встречаются провода: черного, зеленого, желтого, оранжевого, серого, белого, розового, бирюзового и красного цвета предназначенные для фазы;
- нулевой провод должен иметь синий цвет и обозначается как (N) ; совмещенный нулевой рабочий и защитный проводник (PEN) должен быть голубого цвета и иметь желто-зеленые полосы на концах.
Подключение проводов по цвету согласно ПУЭ и ГОСТ Р 50462-92:
![ЦВЕТА проводов для однофазной и трёхфазной электрической сети]()
Согласно ПУЭ, который ссылается на ГОСТ Р 50462-92, обозначение проводов должно быть следующим:
- провод заземления цвет желто-зеленый (нулевые защитные проводники PE);
- фаза цвет провода коричневый, черный, зеленый, желтый, оранжевый, серый, белый, розовый, бирюзовый, красный; нулевой рабочий провод должен иметь синий цвет (N);
- совмещенный нулевой рабочий и защитный проводник (PEN) должен быть голубого цвета и иметь желто-зеленые полосы на концах.
ЗАЧЕМ маркируют провода — нанесение на провод цветной оплётки производителем, условных обозначений и маркировок на оболочке проводов и кабелей, всё это способствует в определении предназначения кабеля, его свойствах и характеристиках, что позволит специалисту идентифицировать его визуально и разобраться что к чему. Как говорилось выше: - нанесённые электро монтажником бирки и этикетки способствуют определению подключения проводов не только в щитке и коробке, но и на выключателях, розетках, люстрах и т.д.
ЦВЕТА проводов для однофазной и трёхфазной электрической сети:
Какая бы сеть проводов у Вас не была, однофазная или двухфазная для фазы используют:
- черный цвет;![Из чего состоит кабель электрического провода]()
- коричневый цвет;
- серый цвет.
Но есть кое какие уточнения....
В однофазной цепи для фазы предпочтительнее применять коричневый, в том случаем если запитана она полностью от однофазного источника питания. При условии что однофазная сеть отходит от трёхфазной эл. цепи, цвет проводника должен быть в цвет трёхфазной сети идущей до этого.
ЦВЕТА проводов для однофазной и трёхфазной электрической сети:
Стандарты все не упомнишь! У электриков есть несколько простых истин: Но, вместо того, чтобы пытаться заучить все стандарты, для возможности самостоятельного выполнения электромонтажных работ качественно и безопасно, нужно выучить несколько обязательных правил:
- Ноль (N) обязательно СИНИЙ, как вариант в голубой изоляции;
- Земля (PE) имеет два цвета изоляции провода желтый с зеленым. Цвета на изоляции могут виться как спираль, полосы могут идти параллельно, желтый может быть шире зелёного и наоборот (как правило в старом жилом фонде земля попросту откидывается/откусывается);
- Провода фаз могут быть выполнены проводниками практически всех цветов, за исключением синего, зеленого и желтого (чтобы не было путаницы с проводом заземления);
- PEN проводник при сборе электрической сети уже не используют НО ПРО НЕГО СТОИТ знать, так как одно время его применялись и сети никто не изменял
Что такое PEN проводник
Если от столба в дом идут 2 провода, то один из них L – фаза, а второй это PEN проводник.
PEN – совмещенный нулевой рабочий с нулевым защитным проводники.
N – нулевой рабочий проводник (нейтральный).
PE – нулевой защитный проводник (заземляющий, уравнивающий потенциалы) — появляется в цепи после разделения провода PEN, или берется непосредственно из контура заземления.
PE + N = PEN
Соединяются на трансформаторной подстанции, используется в системах заземления TN-C.
Согласно ПУЭ — правилам устройства электроустановок, TN-C означает заземленную на нейтраль систему с объединенными защитным и рабочим проводниками.
![системы заземления электроустановок]()
Несмотря повсеместное использование в многоквартирных домах, система TN-C является устаревшей и ее постепенно заменяют на более совершенные системы TN-S или TN-C-S.
Разделение PEN проводника
Зачем разделять PEN проводник? Согласно ПУЭ-7
7.1.13. Питание электроприемников должно выполняться от сети 380/220 В с системой заземления ТN-S или ТN-С-S. При реконструкции жилых и общественных зданий, имеющих напряжение сети 220/127 В или 3 х 220 В, следует предусматривать перевод сети на напряжение 380/220 В с системой заземления ТN-S или ТN-С-S.
Мы уже знаем, что во многих домах электропроводка выполнена по устаревшим нормам с системой заземления TN-C и чтобы осуществить перевод сети на ТN-S или ТN-С-S необходимо выполнить разделение PEN на нулевой рабочий и нулевой защитный проводники.
Правила разделения PEN проводника
1. Разделение PEN проводника осуществляется в вводном распределительном устройстве.
Расщепление PEN провода в этажном щите является грубым нарушением существующего проекта электроснабжения дома. Нельзя вмешиваться в существующую схему!
2. С места разделения PEN на N и РЕ проводники – запрещено их дальнейшее соединение.
3. После разделения шины считаются разными и маркируются соответствующим образом:
- N — синим цветом.
- PE — желто-зеленым.
4. Между шинами PE и N должна быть перемычка сечением не меньше чем сами шины.
Важно! Заземление всегда ставится первым и уже от него идет перемычка к рабочему нулю.
5. Шина проводника PE должна быть заземлена и контактировать с корпусом трансформатора.
6. Шина N устанавливается на изоляторах – не должна контактировать с корпусом.
![разделение pen проводника]()
Зачем нужна перемычка между PE и N шинами?
Перемычка необходима, чтобы сработал вводный защитный автомат. При отсутствии перемычки и попадании фазы на корпус оборудования ток уйдет в землю, а не к трансформатору.
Если взять среднее значение сопротивления заземляющей цепочки в 20 Ом – тока утечки будет недостаточно для отключения автоматического выключателя. Цепь будет продолжать функционировать пока не перегорит поврежденный участок или не произойдет полноценное короткое замыкание. Ситуация может привести к удару током, порче оборудования и пожару.
В таком случае поможет УЗО – устройство защитного отключения, но полагаться только на него не стоит, потребуется двухфакторная защита – без нее подключение не примет энергонадзор. УЗО рекомендуется устанавливать в любом случае.
Требования к PEN проводнику
Сечение PEN проводника
- Медный провод – от 10 мм²
- Алюминиевый провод – от 16 мм²
Расщепление проводов меньших сечений запрещено!
Согласно национальным стандартам проводники идентифицируют цветом и буквенно-цифровыми обозначениями. Ниже рассмотрим как обозначить совмещенный PEN проводник.
Обозначение PEN проводника на схеме
На однолинейной схеме это выглядит следующим образом:
![pen проводник обозначение]()
Совмещенный нулевой рабочий и нулевой защитный проводники.
Цвет PEN проводника
Изолированные ПЕН-проводники должны иметь метки на концах линии в зависимости от цвета:
![цвет pen проводника]()
Если провод синий, то желто-зеленую метку. Если провод желто-зеленый, то синюю метку.
Источник: https://elektrobiz.ru/zametki-elektrika/pen-provodnik.html
В сети постоянного тока изоляция на проводах имеет следующие цвета:
ДЛЯ СПРАВКИ | Где используется постоянный ток - большинство бытовых приборов в квартире потребляют постоянный ток, ну например - компьютерный модем, зарядка для мобильного устройства, электрический чайник, кухонный комбайн. Любой портативный прибор работает на постоянном токе благодаря блокам питания, которые переменный ток превращают в постоянный |
![Какие цвета проводов в сети постоянного тока]()
Где используется Нулевая рабочая М:
- Нулевая рабочая М используется в промышленности, Шину М используют когда соединяют два трёхфазных выпрямителя, создавая с него единую цепь. Две электрических линии, которые работают на свою нагрузку, объединяют в одну цепь. Делается это для удобства коммутации и резервного дублирования. Возможен вариант использования работы двух и более электрических линий на одну нагрузку создающую 400 герц. От такой нагрузки работают люменисцентные лампы в метрополитене, тролейбусе, цепные электропилы старого образца, Конкретное применение - питание рабочего ручного электроинструмента, газотурбинные двигателя, сварные работы.
В одноплярных цепях плюс помещают в красную обмотку, минус в чёрную или синюю, а в двухполярных ноль будет синим 100%.
А также провода и кабеля маркируется буквенно-цифровой идентификацией:
![Маркировка проводов буквенно цифровым индексом]()
Делают это с помощью:
- бирок;
- трубок ПВХ (кембрик);
- термоусадочная трубка.
Выжимка из ГОСТ Р 50462— 2009 "Идентификация проводников посредством цветов и буквенно-цифровых обозначений"
6.1 Общие положения Буквенно-цифровая система обозначений применяется для идентификации отдельных проводников и проводников в группе проводников. Проводники с изоляцией желто-зеленого цвета должны быть идентифицированы только в качестве некоторых, конкретно указанных проводников в соответствии с 6.2.2 — 6.2.8. Буквенно-цифровая маркировка должна быть четкой и стойкой. Примечание — Проверку стойкости маркировки цветом выполняют по ГОСТ Р МЭК 60227-2. Все буквенно-цифровые обозначения должны быть контрастными по отношению к цвету изоляции. Идентификацию следует обозначать арабскими цифрами. Для того, чтобы избежать путаницы, цифры 6 и 9, не относящиеся к какой-либо группе, должны быть подчеркнуты. Буквенно-цифровые обозначения (см. 6.2) не должны быть использованы для иной цели, чем та, которая установлена.
6.2 Идентификация проводников конкретных типов 6.2.1 Нейтральный проводник Буквенно-цифровая идентификация нейтрального проводника должна быть «N».
6.2.2 Защитный проводник Буквенно-цифровая идентификация защитного проводника должна быть «РЕ». Эту идентификацию применяют также для защитного заземляющего проводника.
6.2.3 PEN-проводник Буквенно-цифровая идентификация PEN-проводника должна быть «PEN».
6.2.4 PEL-проводник Буквенно-цифровая идентификация PEL-проводника должна быть «PEL».
6.2.5 РЕМ-проводник Буквенно-цифровая идентификация РЕМ-проводника должна быть «РЕМ».
6.2.6 Защитный проводник уравнивания потенциалов Буквенно-цифровая идентификация защитного проводника уравнивания потенциалов должна быть «РВ».
Примечание — Защитный проводник уравнивания потенциалов в большинстве случаев представляет собой заземленный защитный проводник уравнивания потенциалов. Его необязательно обозначать «РВЕ». Однако в тех случаях, когда в электроустановке одновременно применяют заземленные и незаземленные защитные проводники уравнивания потенциалов (например, в электроустановках медицинских учреждений), они должны быть идентифицированы обозначениями «РВЕ» и «PBU».
6.2.7 Заземленный защитный проводник уравнивания потенциалов Если необходимо проводить различие между заземленным защитным проводником уравнивания потенциалов и незаземленным защитным проводником уравнивания потенциалов, буквенно-цифровая идентификация заземленного защитного проводника уравнивания потенциалов должна быть «РВЕ». 5 ГОСТ Р 50462— 2009.
6.2.8 Незаземленный защитный проводник уравнивания потенциалов Если необходимо проводить различие между заземленным защитным проводником уравнивания потенциалов и незаземленным защитным проводником уравнивания потенциалов, буквенно-цифровая идентификация незаземленного защитного проводника уравнивания потенциалов должна быть «РВ11».
6.2.9 Функциональный заземляющий проводник Буквенно-цифровая идентификация функционального заземляющего проводника должна быть «FE».
6.2.10 Функциональный проводник уравнивания потенциалов Буквенно-цифровая идентификация функционального проводника уравнивания потенциалов должна быть «FB».
6.2.11 Средний проводник Буквенно-цифровая идентификация среднего проводника должна быть «М».
6.2.12 Фазные проводники Буквенно-цифровая идентификация фазного проводника однофазной электрической цепи должна быть «L». Буквенно-цифровая идентификация фазных проводников трехфазной электрической цепи должна быть «И », «L2» и «L3». В том случае, если однофазная электрическая цепь является ответвлением от трехфазной электрической цепи, буквенно-цифровая идентификация фазного проводника однофазной электрической цепи должна совпадать с буквенно-цифровой идентификацией того фазного проводника трехфазной электрической цепи, с которым он имеет электрическое соединение.
6.2.13 Полюсные проводники Буквенно-цифровая идентификация положительного полюсного проводника должна быть «L+», отрицательного полюсного проводника должна быть «L-». В том случае, если двухпроводная электрическая цепь постоянного тока является ответвлением от трехпроводной электрической цепи постоянного тока, буквенно-цифровая идентификация полюсного проводника двухпроводной электрической цепи должна совпадать с буквенно-цифровой идентификацией того полюсного проводника трехпроводной электрической цепи, с которым он имеет электрическое соединение.
6.2.14 Заземленные линейные проводники Буквенно-цифровая идентификация заземленного фазного проводника однофазной электрической цепи должна быть «LE», заземленных фазных проводников трехфазной электрической цепи должна быть «LE1», «LE2» u«LE3». Буквенно-цифровая идентификация заземленного положительного полюсного проводника должна быть «LE+», заземленного отрицательного полюсного проводника должна быть «LE-».
Возьмите себе за принцип - подписывать провода в коробке и автоматы в счётчике, щитовой!!!

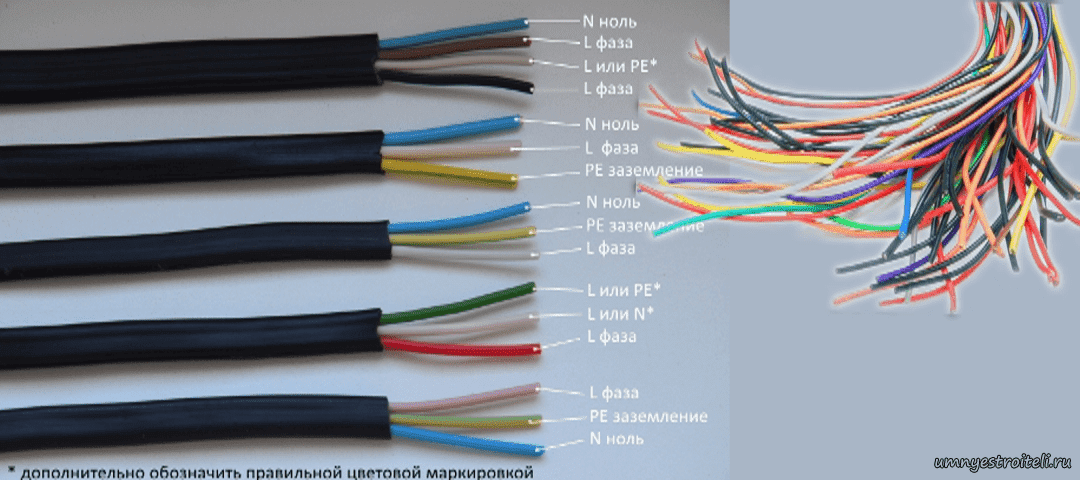

Новые и старые стандарты при цветовых маркировках эл. кабелей:
Приступая к ремонтным работам сети в доме, квартире из-за разности нынешних и прошлых школ, лучше не доверять цветовой оплётке, а проверить всё самому под средством прибора!!!
![Новые и старые стандарты при цветовых маркировках эл. кабелей]()
Электрики прошедшие старую школу и не работающие по профессии постоянно, шабашники, попросту не желают развиваться и ознакамливаться с новыми нормативными документами по типу ГОСТ.
Определить фазу в однофазном щитке можно при помощи тестера, мультиметра, индикатора, пробника в виде лампочки. Определить принадлежность каждой фазы (А, В, С, или L1, L2, L3) можно выполнив фазировку при помощи фазометра.
ВИДЕО: - Как определить фазу или ноль при помощи прибора:
НЕ ЗАБЫВАЕМ и про то, что провода могут со временем поблекнуть и приобрести совсем другой оттенок, при циферно-буквенной маркировке машина может приклеить не ту бирку!!!
