Схема подключения стиральной машины.

Комментариев: 0

Раздел: Евроремонт / Сантехнические работы

После покупки стиральной машины нам, продавец консультант, на скорую руку объяснят что делать после удаления упаковки.

- Для качественной перевозки стиральной машины и защиты деталей от разбалтывания барабана, и бака, на стиральную машину производитель устанавливает транспортировочный крепеж, который перед началом эксплуатации стиральной машины нужно удалить. Стиральная машина с не удалёнными элементами транспортировки, быстро придёт в негодность.

В комплект транспортировочных деталей входит: три болта, скобы, прижимные мелкие болты. Как их удалить, смотрим на схеме ниже.

Схема удаления транспортировочных крепежей со стиральной машины вертикальной и горизонтальной загрузки.

Производим разукомплектацию выступающих задних ненужных деталей. В первую очередь выкручиваем длинные болты, которые держат барабан стиральной машины. Следом удаляем короткие прижимные болты и снимаем скобы. Схема удаления транспортировочных крепежей со стиральной машины на фотографии ниже:

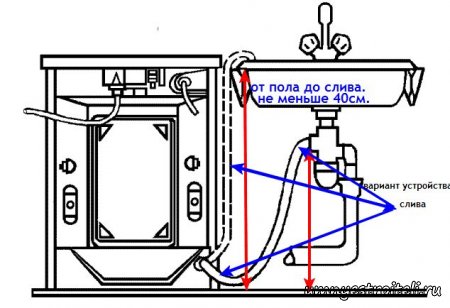

Схема подключения стиральной машины к сливу вертикальной и горизонтальной загрузки.

В статье подключение стиральной машины* я подробно описал как подключить стиральную машину к сливу, а сейчас этот процесс подключения просмотрим на схеме.

Как видим на схеме несколько вариантов отвода отработанной воды со стиральной машины. Каждый из них хорош по своему, но смысл схемы один. Нужно чтобы труба отвода воды, была выше на 40 сантиметров выхода слива из машины.

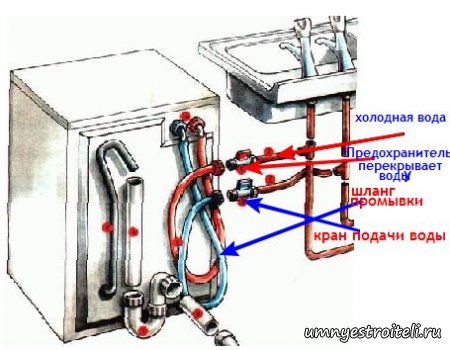

Схема подключения подачи воды на стиральную машину.

Подробную инструкцию по подключению стиральной машины смотрим по ссылке чуть выше, а на схеме чуть ниже, показано подключение стиральной машины к водоподаче.

Как видим из представленной схемы, красный шланг подведённый к стиральной машине это и есть подача воды, а синий шланг предназначен для омывания барабана стиральной машины, конечно если такой имеется. В большинстве случаев, по крайней мере, у наших стиральных машин, я таких не встречал.
