Точка росы - всё о ней родимой.

Комментариев: 0

Раздел: Информация

Наконец-то и мы добрались до такой важной темы как "ТОЧКА РОСЫ" и как всегда вас ждёт только самое интересное:

Что такое точка росы;

Как рассчитать;

Где должна быть, выпадать точка росы после утепления;

Хочу начать сначала с рассуждений, ну а уж потом, объяснить что такое точка росы. А начну я с того, что общая с людьми которые занимаются утепление фасадов по Донецкой области, ныне ДНР, все утепляют стены пенопластом толщиною в пять сантиметров, мотивируя это тем, что мол у нас зимы не такие суровые и пенопласт 10-ка (см), ну будет просто бесполезной тратой денег.

Спрашиваю: - "ну а с чего ты взял, что, допустим, именно пятёрки будет достаточно, быть может взять толще?"

На что мне отвечают: - "да ну, у нас зимы максимум - 27⁰С, а десятку клеят когда за "бортом" хотя бы 35 постоянных";

Я: - "Ну а почему бы тоньше не взять?";

На что отвечают: - "Да ну, пятёрка в самый раз! Что бы не прогадать";

Но дела обстоят-то совсем по другому, нежели представляет себе фасадчики Донецкого кряжа!!! Мы уже затрагивали данный нюанс в теме "Внутреннее утепление стен пенопластом*", когда точка росы выпадает на внутренних стенах квартиры за пенопластом, хотя должна выпадать на внешней стороне стены. Почитайте это важно! Так вот. Смысл подсчёта точки росы, дабы она приходилась именно на клей за утеплителем, но не как не на внешние, а уж тем более внутренние стены дома или квартиры. Так как выпадая непосредственно внутри стены, она резко уменьшает срок эксплуатации несущих стен, развивает грибок, плесень и всякую другую не няшную "хрень".

Что такое точка росы - температурное явление, при котором воздух охлаждает до такой степени, что имеющаяся в нём влага, пар, выпадут в осадок в виде водяных капель - попросту росы! Выпадение влаги из воздуха напрямую зависит от давления воздуха и разности окражающих температур. Ну как это происходит рано утром, когда роса ложиться на траву - тёплый воздух выходящий из остывающей земли сталкивается с утренним холодным воздухом и начинает выпадать в "осадок" в виде капель росы.

Как рассчитать точку росы - теплопотерь.

Надеюсь те кто начал читать данный материал поняли, что считать точку выпадения росы это очень важный момент!!! Так что приготовьтесь, напрягите мозг, возьмете блокнот, так как сейчас пойдут в ход форму и их нужно знать на зубок или хотя бы понимать что как происходит.
Конечно 21 век на дворе и уже давным давно есть специальные калькуляторы для подсчёта точки росы в которые вводится предполагаемый утеплитель и его толщина. После нажатия одной кнопки калькулятор сам подсчитывает на какую точку стены придётся выпадение конденсата, от этого можно регулировать толщину приклеиваемого утеплителя и т.д. Он обязательно на сайте будет, ссылку дам здесь, так что добавляйте в избранное нажав Ctrl+D на клавиатуре.

Расчет теплопотерь определяется на основании температуры:

внутреннего воздуха;

температуры внутренней поверхности ограждающей конструкции;

температуры уличного воздуха.

Температура внутри стен меняется линейно. Угол наклона графика зависит от значения термического сопротивления материала в разных его слоях.

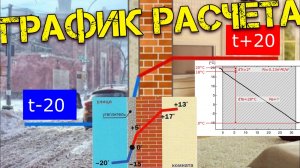

Смотрим график теплопотерь справа! >>

Усредненное значение сопротивления теплопередачи внутри здания принимаем^

Ri = 0,13 м2 К / Вт. ГОСТ 8.524-85 и DIN 4108.

Термическое сопротивление остальных слоев Re соответствует перепаду температур между внутренней поверхностью стены и уличным воздухом. (Т поверхности стены - T за пределами здания ) dTe.

Далее ведём расчёт по следующей формуле:

Ri / dTi = Re / dTe

Находим Re:

Re = Ri * dTe / dTi

Общее тепловое сопротивление R = Re + Ri:

R = Ri (1 + dTe / dTi)

Теперь значение теплопотерь:

ТП = 1 / R

Если туго всё зашло, вот вам пример:

Допустим:

Температура в помещении: 20 ° C

На поверхность стены: 18 ° C
Температура окружающей среды: -10 ° C

dТ = 2 ° C
DTE = 28 ° C
Ri = 0,13 м2 К / Вт

dТi = 2 ° C
dTe = 28 ° C
Ri = 0,13 м2 К / Вт
R = R (1 + dTe / dТi) = 1,95 м2 К / Вт
ТП = 0,5 Вт / м2 K

Кроме теплопотерь отображаются зоны возможной конденсации .
Черный график показывает падение/увеличение температуры внутри ограждающей конструкции в градусах.

Синий график - температура точки росы. Если этот график соприкасается с графиком температуры, то эти зоны называются зонами возможной конденсации (помечены голубым). Если во всех точках графика температура точки росы ниже температуры материала, то конденсата/росы не будет.

Как избавиться от излишнего выпадения конденсата без подсчёта точки росы.

Как правило без утепления и расчётов точки росы от этой проблемы можно избавиться, но не факт. В данном случае нам понадобится:

пароизоляция (паробарьер*);

отражающая теплоизоляционная подложка;

Эти меры дополнительной защиты позволят всего лишь навсего сдержать поток водяных
паров проходящих сквозь стены.

Нужно помнить - что не стоит переусердствовать с этими материалами т.к изолированные пары внутри помещения будут скапливаться и это может привести, без проветривания изолированного помещения к ухудшении качества воздуха.

Можно так же применить:

вытяжки;

дополнительные источники тепла;

* Эти дополнительные "девайсы" позволят использовать вышеприведённые пароизоляционные материалы без риска испортить микроклимат в жилом помещении.
